Inkscape

Að opna og nota Inkscape forritið

Inkscape forritið

Með Inkscape forritinu er hægt að hanna ótrúlega margt, til dæmis límmiða sem hægt er að skera út úr vínyl í vínylskera. Það er líka hannað eitthvað til að skera og rastera í laser. Neðar á síðunni, á hlekknum fyrir Kennslubækur, kennslumyndbönd og leiðbeiningar er kennsluefni fyrir Inkscape hjá efni fyrir vínylskera og laserskera.

Að opna Inkscape

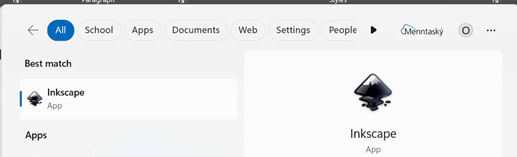

Ef þú sérð ekki táknið getur þú skrifað Inkscape í leitargluggann neðst á skjánum.

Leitargluggi

Tvísmellið á táknið

Tvísmelltu svo á táknið þegar þú sérð það. Stundum er forritið lengi að opnast svo það er gott að bíða smástund til að sjá hvort það opnist. Annars tvísmellir þú aftur.

Að skipta um tungumál í Inkscape

Íslenska eða annað tungumál

Það er hægt að skipta um tungumál í Inkscape en það þarf að loka forritinu þegar búið er að skipta um tungumál og opna forritið svo aftur. Smelltu á Breyta og svo Kjörstillingar. Hér fyrir neðan sérðu hvernig þetta lítur út þegar forritið er stillt á íslensku og þegar það er stillt á ensku.

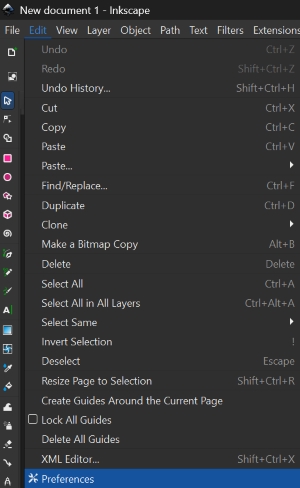

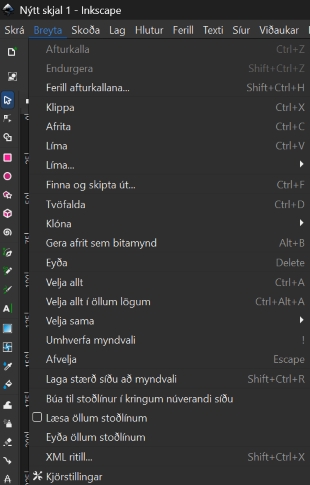

Breyta - Kjörstillingar Edit - Preferences

Íslenska eða annað tungumál - framhald

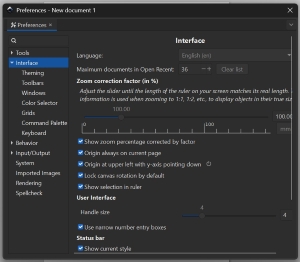

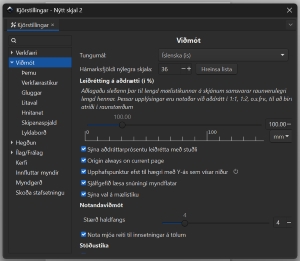

Því næst smellir þú á Viðmót (á ensku er það Interface) og þá sérðu hvar þú getur valið tungumál. Mundu svo að loka forritinu og opna það aftur.

Viðmót - íslenska Interface - enska

Að búa til límmiða, fatalímmiða, endurskinsmerki og gluggafilmur

Kennslubækur og myndbönd

Leiðbeiningar

Á vefsíðunni Fabmennt.com er að finna kennslumyndbönd og leiðbeiningar. Þar er einnig að finna kennslubækur með leiðbeiningum um notkun vínylskera, laserskera (geislaskera) og um þrívíddarhönnun. *Bækurnar gerði Hafey Viktoría Hallgrímsdóttir hjá Fab Lab Reykjavík.

Leiðbeiningar um gerð límmiða, fatalímmiða og gluggafilmu

Smelltu hér til að skoða leiðbeiningar um hvernig hægt er að búa til límmiða, fatalímmiða, endurskinsmerki og gluggafilmu í vínylskera. Höfundar: Hafey Viktoría Hallgrímsdóttir og Þóra Óskarsdóttir.

Myndbönd um gerð límmiða, fatalímmiða og gluggafilmu

Smelltu hér til að skoða kennslumyndbönd um hvernig hægt er að búa til límmiða, fatalímmiða, endurskinsmerki og gluggafilmu í vínylskera. Höfundar: Andri Sæmundsson og Hafey Viktoría Hallgrímsdóttir.

Nokkur verkefni

Að búa til mynstur (límmiðar/fatalímmiðar og fleira)

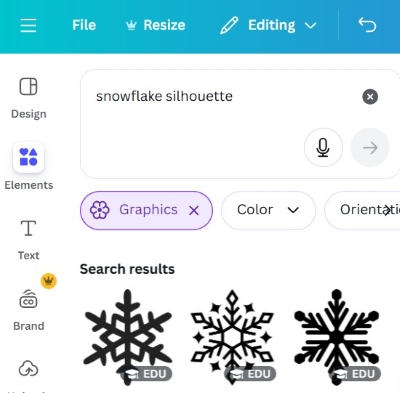

Að finna mynd á netinu

Bættu orðinu Silhouette eða Black and white fyrir aftan leitarorðið þitt til að fá skýra, svart/hvíta mynd.
Smelltu á Mynd (Image).
Smelltu svo á Verkfæri (Tools)

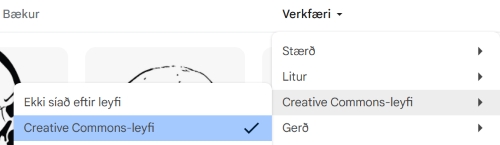

Veldu Creative Commons leyfið.

Vistaðu myndina.

Að flytja myndina inn í Inkscape

Opnaðu Inkscape forritið

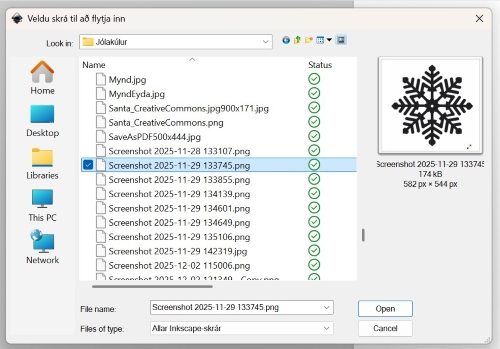

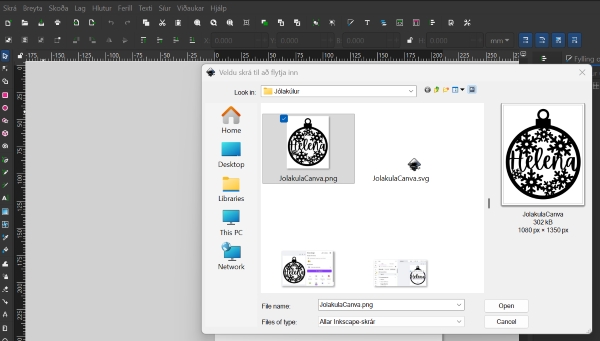

Veldu Skrá (File) og Flytja inn (Import).
Veldu myndina og smelltu á Opna (Open).
Smelltu á Í lagi (OK).

Að búa til vektormynd

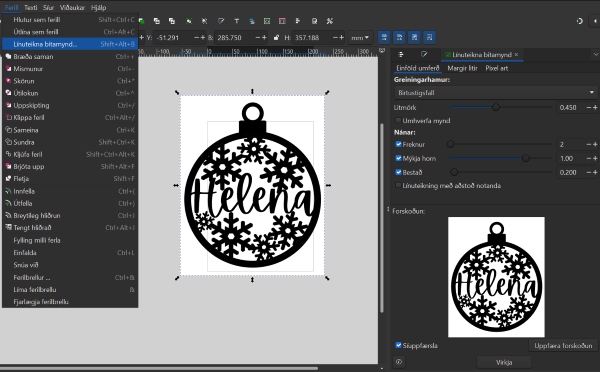

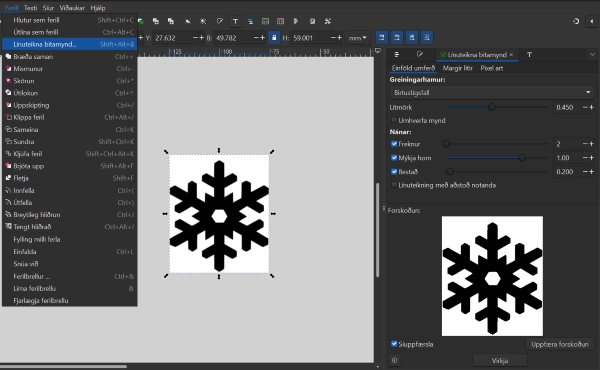

Veldu Ferill (Path) og Línuteikna bitamynd (Trace bitmap).
Þegar smellt er á Uppfæra (Update) er sýnt hvernig myndin muni líta út. Reyndar gefur það ekki alltaf nákvæma mynd en oftast virkar það sem Preview.
Smellið svo á Í lagi (Apply). Í sumum tölvum stendur Virkja en ekki Í lagi.
Vinstri-smelltu með músinni ofan á myndina, haltu takkanum inni og dragðu myndina til hliðar.

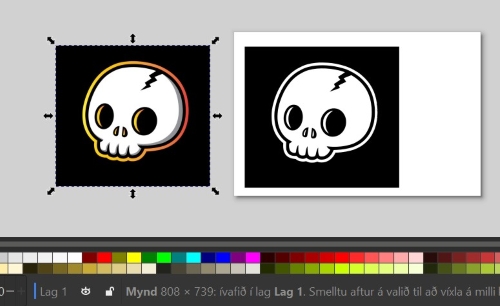

Smellið til skiptis á báðar myndirnar. Þegar það stendur ,,Mynd“ (Image) neðst á skjánum má eyða þeirri mynd.

Að búa til mynstur í Inkscape

Veldu myndina.

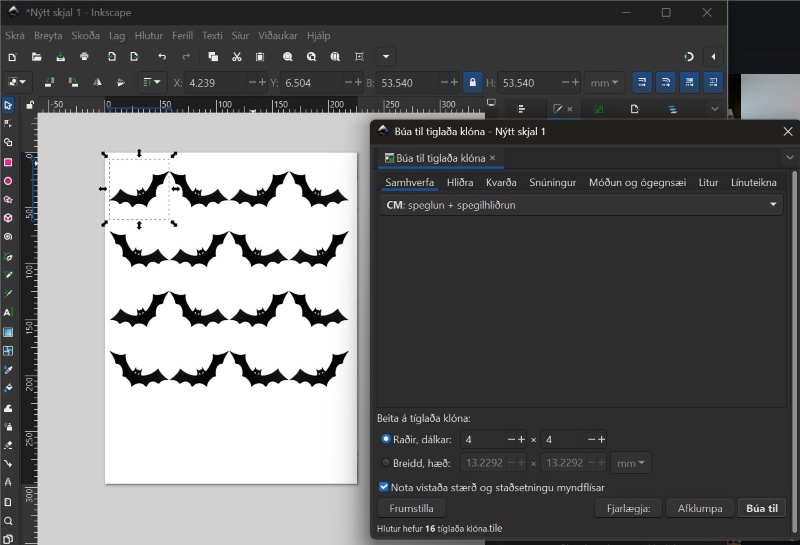

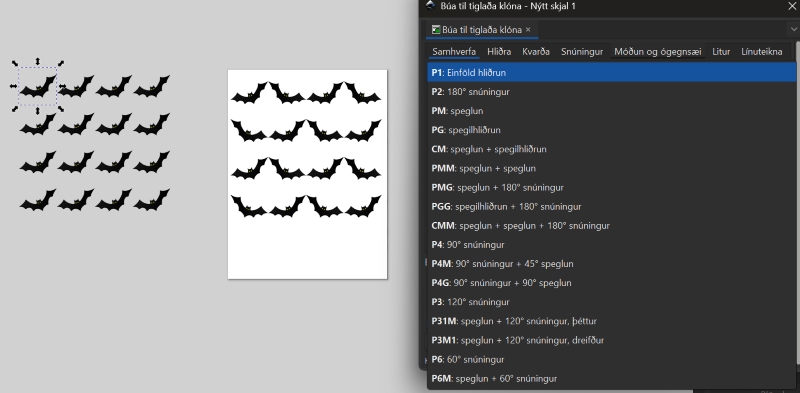

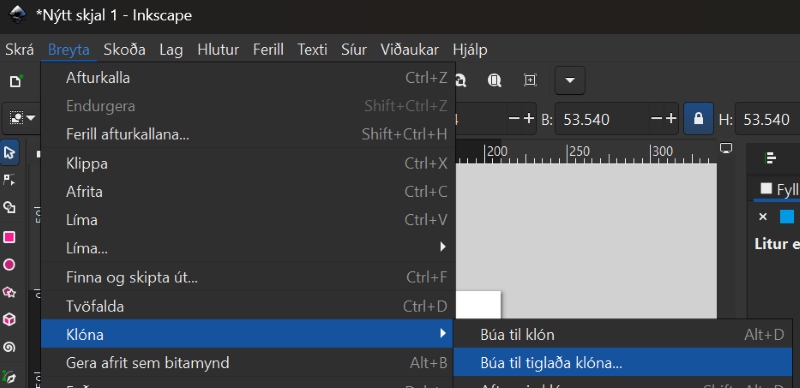

Smelltu á Breyta (Edit), svo Klóna (Clone) og að lokum á Búa til tíglaða klóna (Create tiled clones).

Á myndinn hér fyrir neðan sést hvernig búið er að nota litlu örina hægra megin til að velja CM: speglun + spegilhliðrun. Það sést einnig neðarlega að búið er að skrifa 4 raðir og 4 dálka. Útkoman sést á myndinni.

Taktu eftir því að það eru örvar í kringum upphaflegu vektormyndina. Hún liggur í raun ofan á mynstrinu sem þú varst að búa til. Dragðu hana til hliðar. Þú getur notað þessa vektormynd til að prófa þig áfram með önnur mynstur. Prófaðu að nota örina og velja aðrar útfærslur

Veldu mynstrið sem þú vilt eiga. Hægrismelltu á skjáinn og veldu Eiginleikar skjals (Document properties).
Smelltu á Aðlaga stærð að innihaldi (Resize to content).
Smelltu þrisvar á báða plúsana.
Færðu mynstrið inn á miðja blaðsíðuna.
Vistaðu skjalið sem .svg og sem .pdf.

Að búa til límmiða í mörgum litum

Að finna mynd á netinu sem hægt er að hafa í nokkrum litum

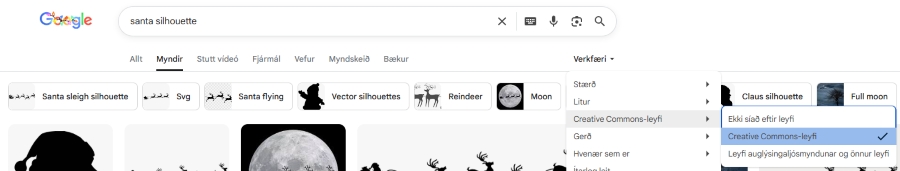

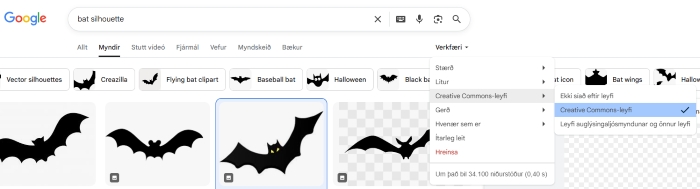

Bættu orðinu Silhouette eða Black and white fyrir aftan leitarorðið þitt til að fá skýra, svart/hvíta mynd. Leitaðu eftir mynd sem hægt er að gera í a.m.k. þremur litum.
Smelltu á Mynd (Image).
Smelltu svo á Verkfæri (Tools)
Veldu Creative Commons leyfið.

Vistaðu myndina.
Ath! Þú getur líka leitað að mynd í lit en hún verður þá að vera mjög skýr með miklum andstæðum (contrast) á milli litaðra svæða. Þessi mynd hér fyrir neðan var tekin af slóðinni hér

Við viljum virða höfundarrétt og á þessari síðu er óskað eftir því að vísað sé í höfundinn og leyfið sem veitt er á þennan hátt:

Image by Vectorportal.com, CC BY

Að flytja myndina inn í Inkscape

Opnaðu Inkscape forritið
Veldu Skrá (File) og Flytja inn (Import).
Veldu myndina og smelltu á Opna (Open).
Smelltu á Í lagi (OK).

Að búa til vektormynd

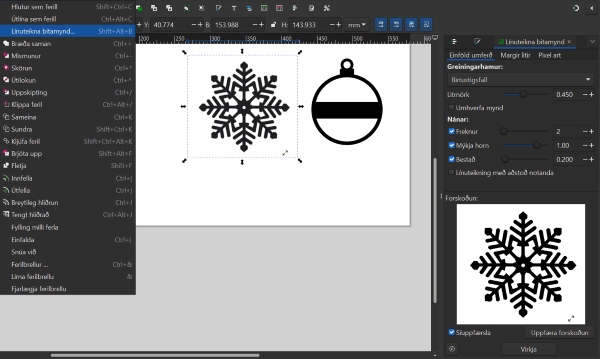

Veldu Ferill (Path) og Línuteikna bitamynd (Trace bitmap).
Þegar smellt er á Uppfæra (Update) er sýnt hvernig myndin muni líta út. Reyndar gefur það ekki alltaf nákvæma mynd en oftast virkar það sem Preview.
Smellið svo á Í lagi (Apply). Í sumum tölvum stendur Virkja en ekki Í lagi.
Vinstri-smelltu með músinni ofan á myndina, haltu takkanum inni og dragðu myndina til hliðar.
Smellið til skiptis á báðar myndirnar. Þegar það stendur ,,Mynd“ (Image) neðst á skjánum má eyða þeirri mynd.

Að sundra öllu

Veldu myndina.
Smelltu á Ferill (Path) og veldu Sundra (Break apart). Þá verður myndin oft alveg svört en þá er til dæmis hægt að slökkva á fyllingunni og kveikja á línunni, sjá hér á eftir.

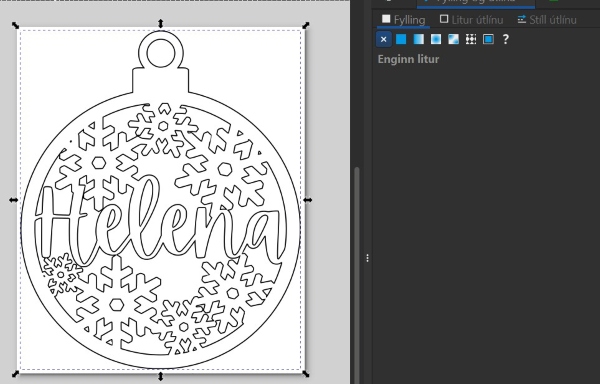

Smelltu á Hlutur (Object) og veldu Fylling og útlína (Fill and stroke).
Smelltu á Litur útlínu (Stroke paint) og veldu Flatur litur (Flat color – sem er skammstafað RGB) og stilltu rauðan í fullt (255).
Smelltu á Stíll útlínu (Stroke style) og stilltu línurnar á 0.100mm. Þá sjást allar línur vel á meðan unnið er með myndina. Passaðu svo að muna eftir því að stilla línurnar seinna þannig að þær verði skurðarlínur. Það verður útskýrt betur seinna í verklýsingunni.

Að búa til ferhyrning til viðmiðunar fyrir samsetningu

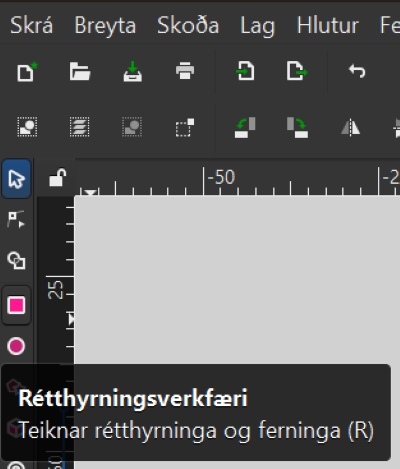

Smelltu á kassatáknið og teiknaðu lítinn ferhyrning við hliðina á myndinni. (Sjá myndina hér fyrir ofan og svo nærmyndina af ferhyrningunum hér fyrir neðan).
Teiknaðu svo annan minni ferhyrning innan í. Stærri ferhyrningurinn verður að útlínum fyrir minni ferhyrninginn. Það koma betri útskýringar um notkun kassanna á eftir.

Að búa til sér skjal fyrir hvern lit

Þessi límmiði á að vera í þremur litum og þess vegna þarf að búa til þrjú Inkscape skjöl.

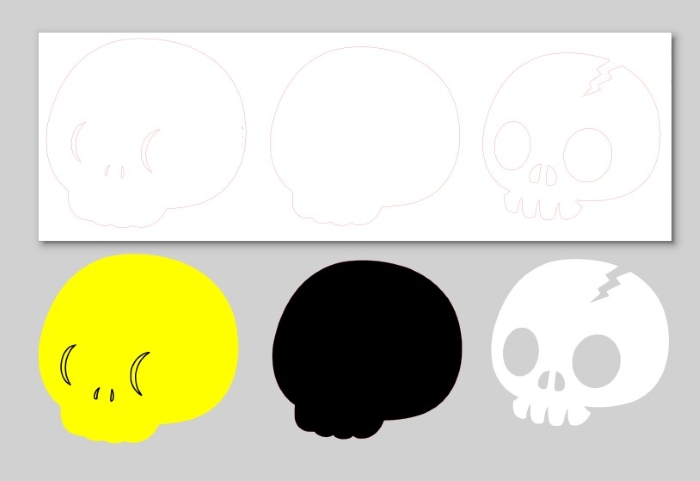

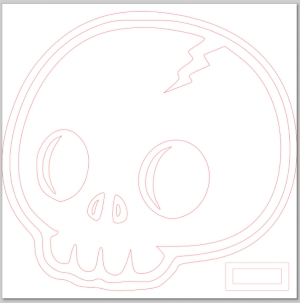

Hér fyrir neðan sést hvaða línur skera hvern lit. Undir línunum eru myndir af límmiðunum sem verða skornir út. Vinstra megin eru línurnar sem eiga að skera gulan, í miðjunni er línan sem á að skera svartan og til hægri eru línurnar sem eiga að skera hvítan. Gula hlutann þarf að skera tvisvar vegna þess að litlu bútarnir eiga að vera efst. Mikilvægt!: Þessi mynd er einungis sett svona upp til að útskýra. Það má alls ekki færa línurnar í sundur, heldur þarf að vista eitt skjal fyrir hvern lit. Svo má eyða línum en alls ekki færa línurnar!

Vistaðu eitt skjal fyrir hvern lit:
Farðu fyrst í Skrá (File) og veldu Vista sem (Save as) til að vista fyrsta skjalið í Inkscape. Gefðu skjalinu nafn, til dæmis Hauskúpa_svört.
Smelltu svo á Skrá (File) og veldu Vista sem (Save as) til að vista annað skjalið í Inkscape. Gefðu skjalinu nafn, til dæmis Hauskúpa_hvít.
Farðu svo aftur í Skrá (File) og veldu Vista sem (Save as) til að vista þriðja skjalið í Inkscape. Gefðu skjalinu nafn, til dæmis Hauskúpa_gul.

Skjal fyrir stærsta límmiðann/grunninn

Skoðaðu myndina vel og veldu hvaða svæði hentar sem stærsti límmiðinn sem hinir límmiðarnir (hinir litirnir) verða límdir ofaná. Hér var ákveðið að það væri hentugt að velja ystu línuna og nota gulan sem grunn.

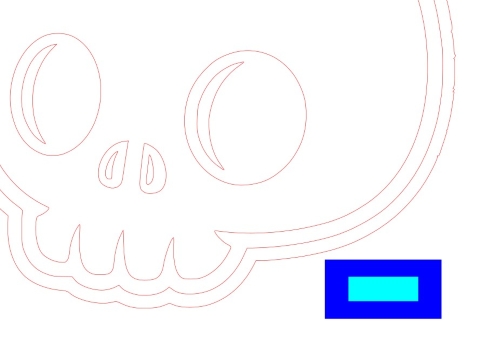

Skjalið sem heitir Hauskúpa_Gul var opnað.
Þar var öllum línum úr hauskúpunni eytt nema ystu línunni. Hinir litirnir voru svo límdir ofan á þetta form þegar búið var að skera út límmiðana.
ATH! Þegar farið var að plokka burtu það sem á ekki að vera hjá þessum límmiða var passað að plokka litla ferhyrninginn innan úr stóra ferhyrningnum. Semsagt: Í skjalinu fyrir stærsta límmiðann á að plokka litla ferhyrninginn innan úr stóra ferhyrningnum. Hér er það þá ljósblái ferhyrningurinn sem á að plokka burt af límmiðanum.

Svo var smellt á Skrá (File) og Skráareiginleikar (Document Properties). Svo var smellt á Aðlaga stærð að innihaldi (Resize to content) til að nýta efnið vel.
Svo voru skurðarlínur eins og lýst er hér neðar.

Að stilla skurðarlínur

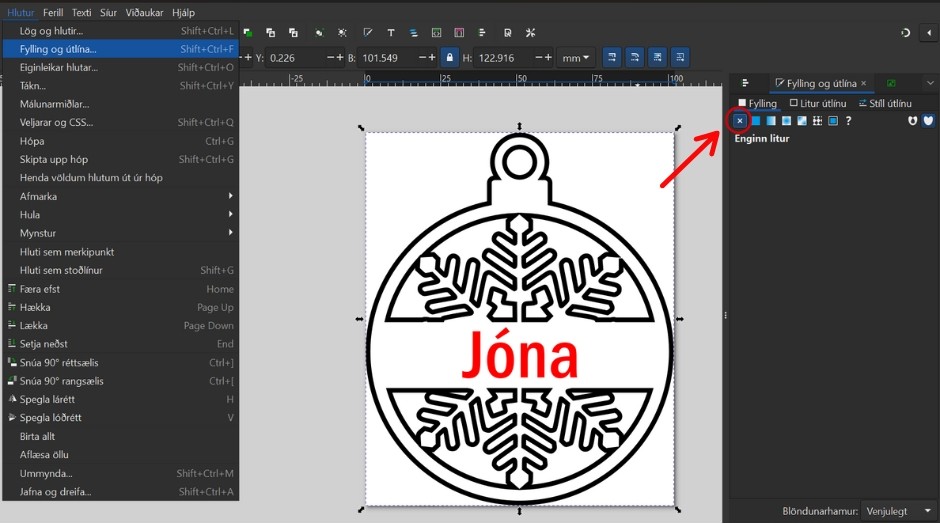

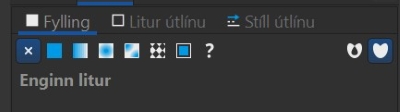

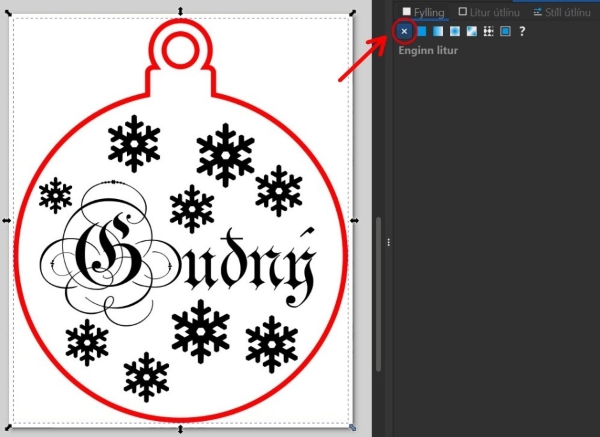

Smelltu svo á Hlutur (Object) og veldu Fylling og útlína (Fill and stroke). Veldu fyrst flipann sem er merktur Fylling (Fill). Þar á að slökkva á fyllingunni með því að velja X.

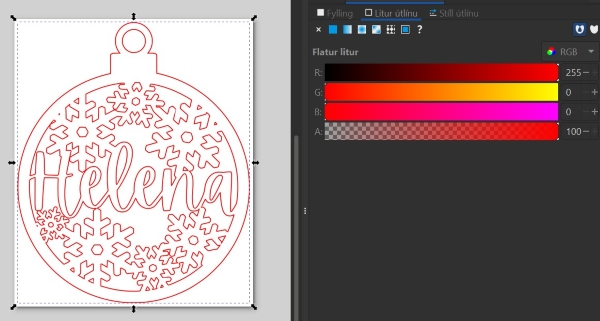

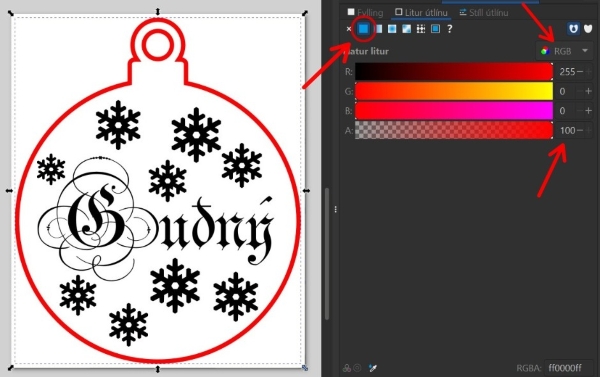

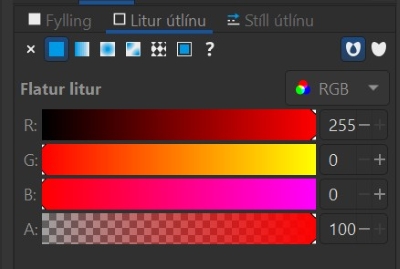

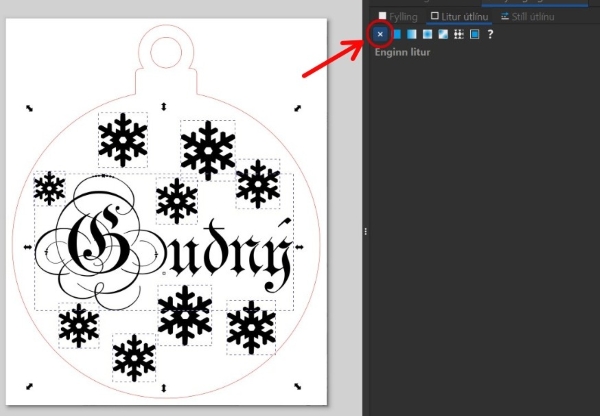

Veldu næst flipann sem er merktur Litur útlínu (Stroke paint) og kveiktu með því að velja reitinn við hliðina á x-inu. Stilltu svo rauða litinn á 255.

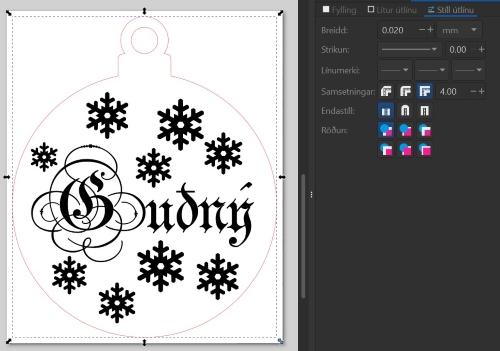

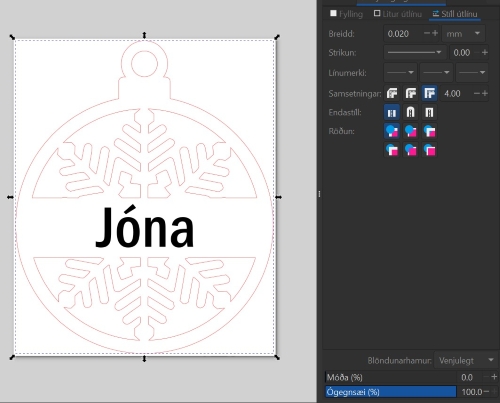

Veldu flipann sem er merktur Stíll útlínu (Stroke style) og stilltu breidd línunnar (width) á 0.02 mm.

Að stilla síðuna og vista skjalið

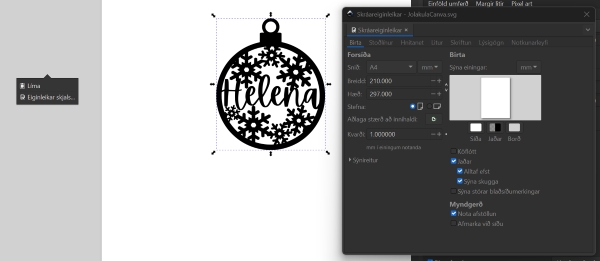

Hægrismelltu á skjáinn og veldu Eiginleikar skjals (Document properties).
Veldu myndina.

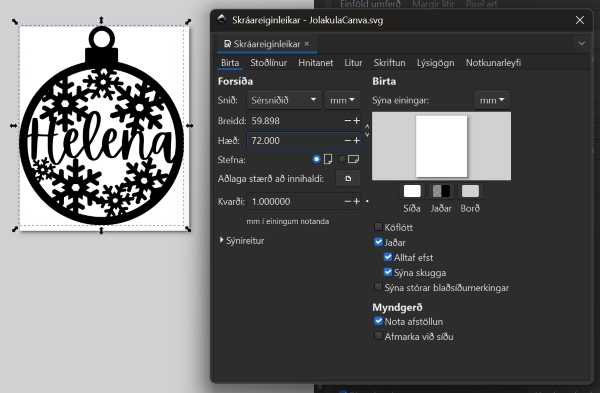

Smelltu á Aðlaga stærð að innihaldi (Resize to content).
Smelltu þrisvar á báða plúsana.
Færðu myndina inn á miðja blaðsíðuna.

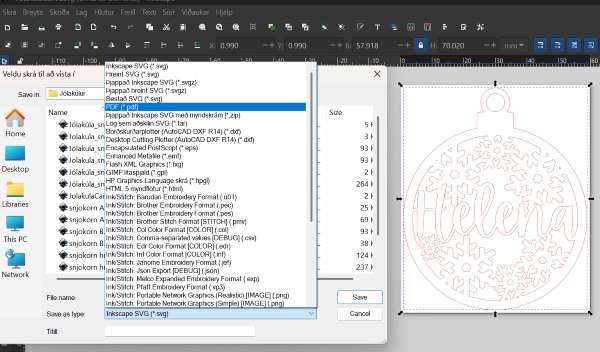

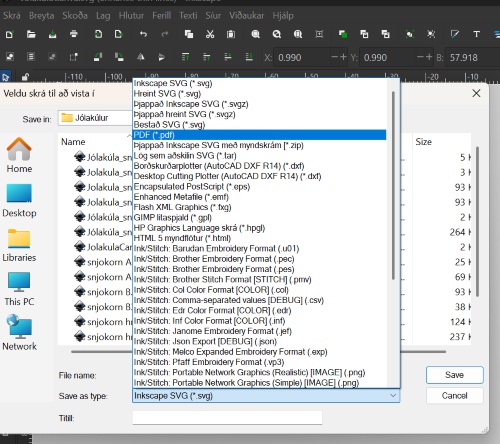

Vistaðu skjalið sem .svg og sem .pdf.

Skjölin fyrir hina litina

Opnaðu hin skjölin með skurðarlínunum fyrir hina litina.
Eyddu öllum línum sem eiga ekki að vera.
Aðlagaðu stærð skjalsins að innihaldi, eins og gert var í fyrsta skjalinu.
Stilltu skurðarlínur, eins og gert var í fyrsta skjalinu.
Vistaðu skjalið sem .svg og sem .pdf, eins og í fyrsta skjalinu.
Þegar búið er að skera út límmiðana í þessum litum er stærri ferhyrningurinn plokkaður í burtu (dökkblái ferhyrningurinn sem sést hér fyrir neðan):

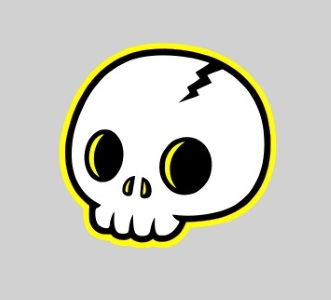

Límmiðabútum raðað saman

Þegar búið er að skera út límmiðana í öllum litum er flutningsfilma notuð til að flytja límmiðabútana ofan á stóra límmiðann.
Látið litla ferhyrninginn passa innan í stóra ferhyrninginn. Þannig lendir allt á réttum stað.

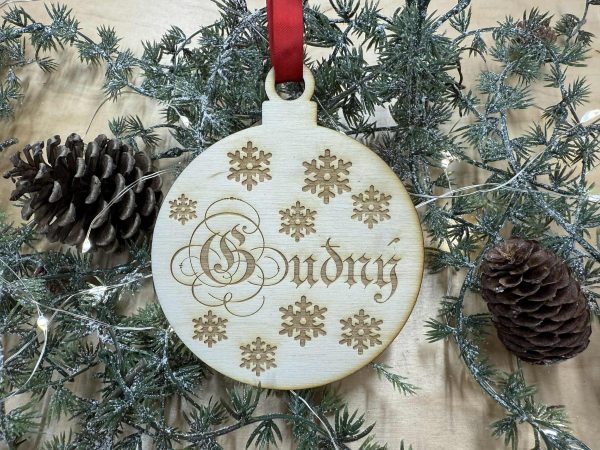

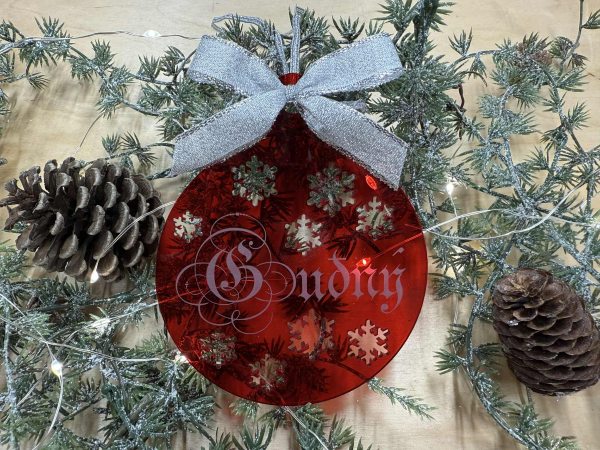

Laserskurðarvél (geislaskeri) - rasterað eða skorið úr plexígleri, timbri og fleiru

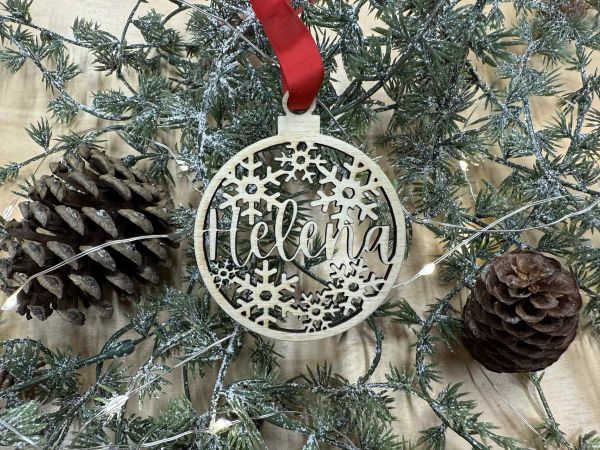

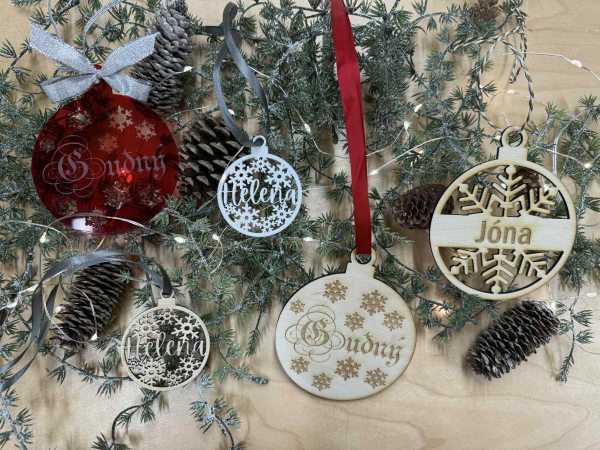

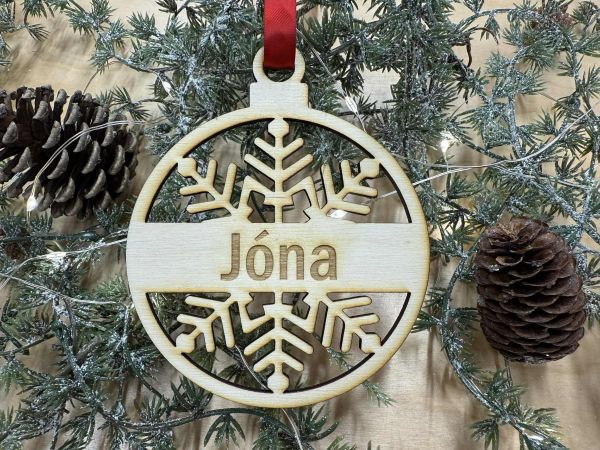

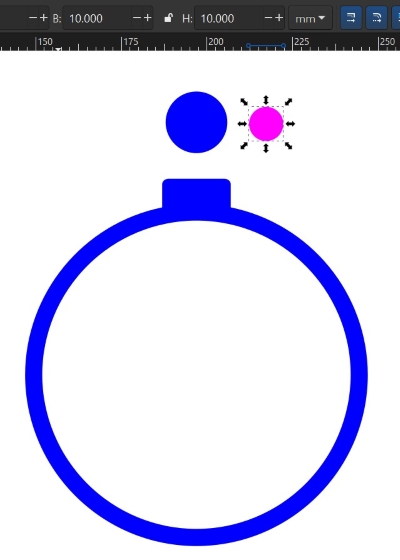

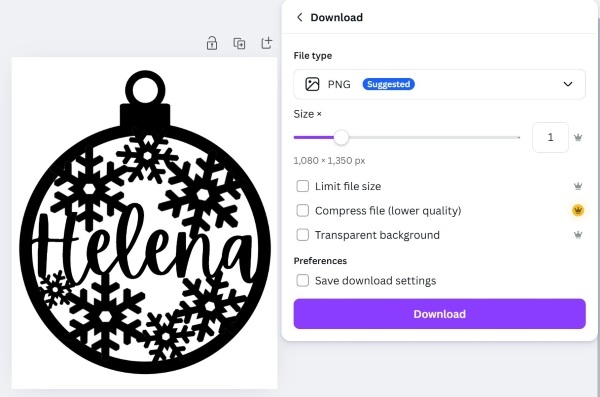

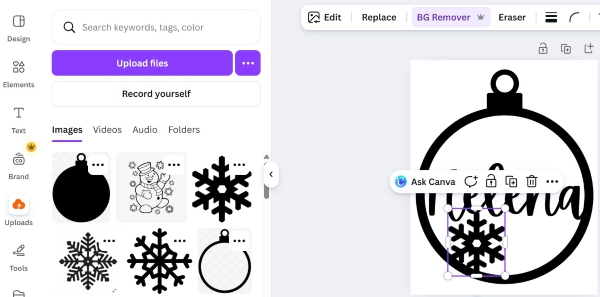

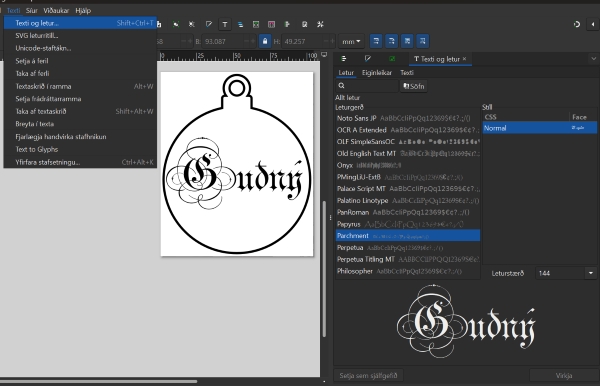

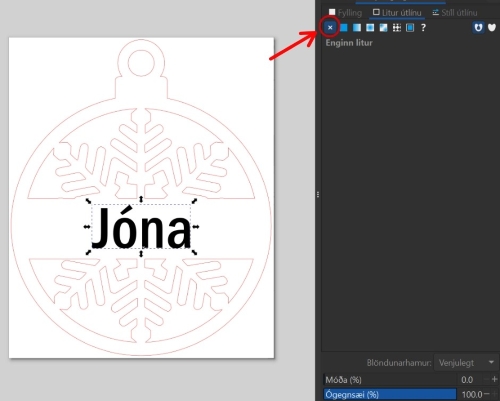

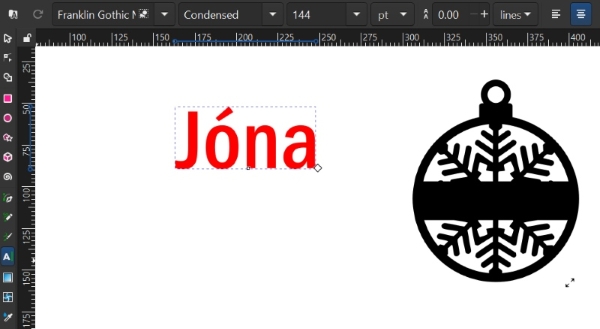

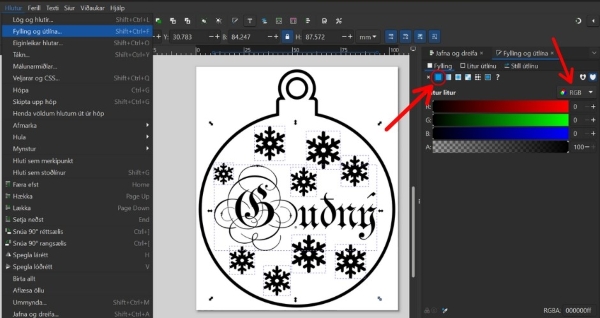

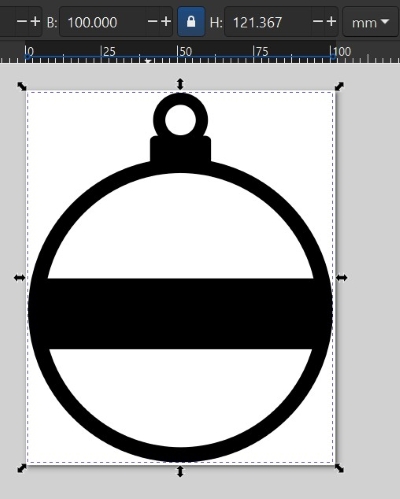

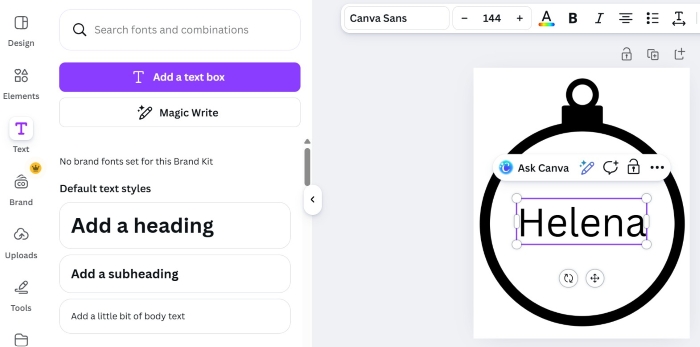

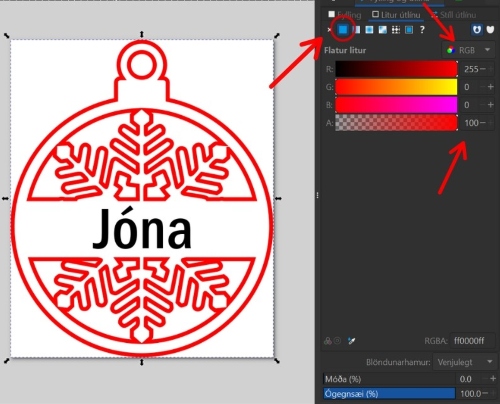

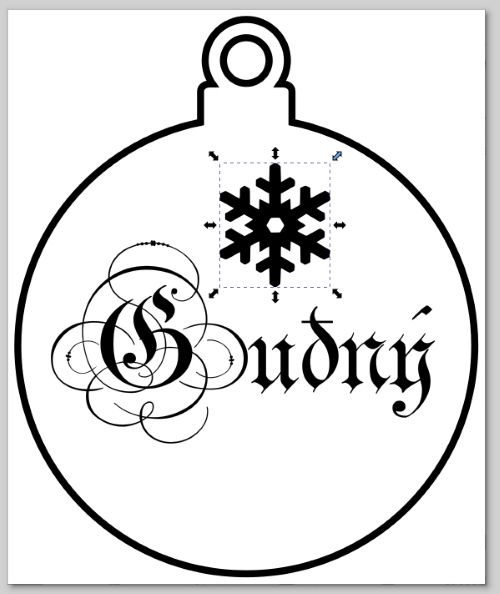

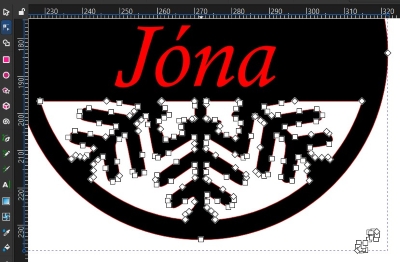

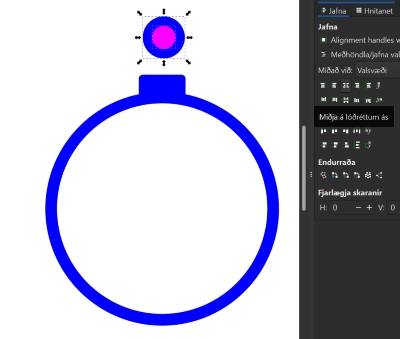

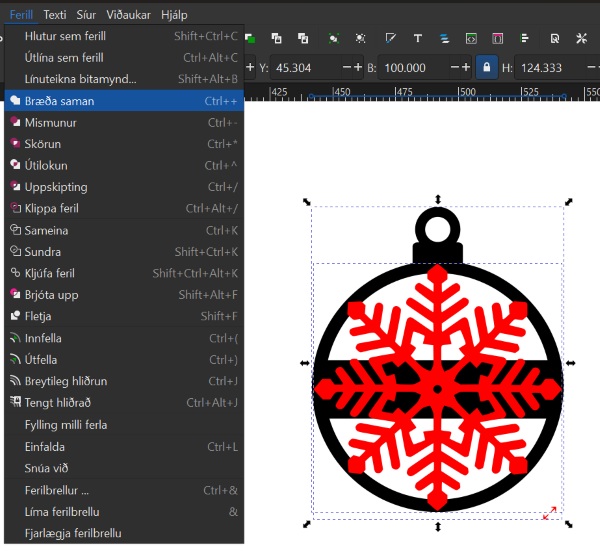

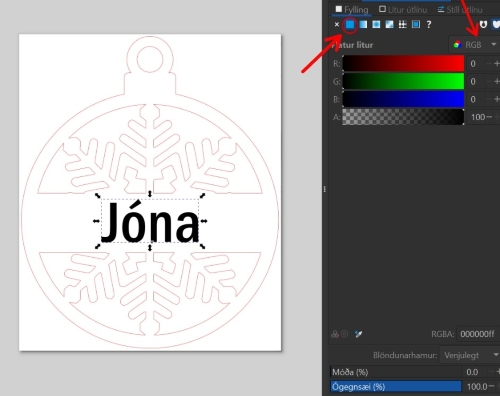

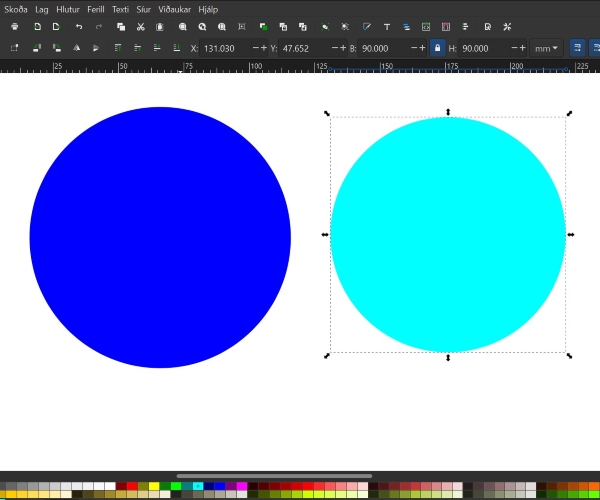

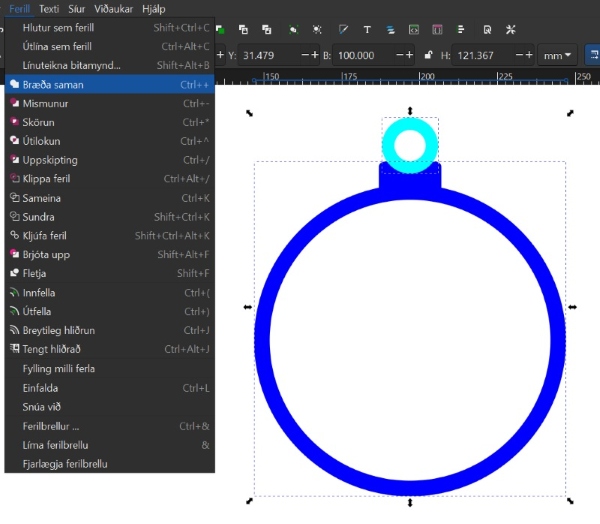

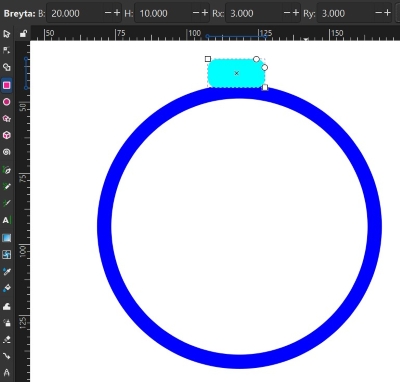

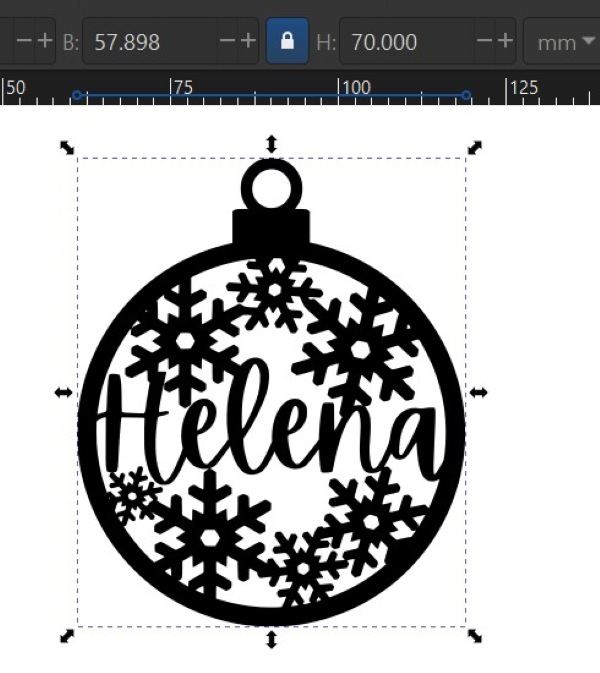

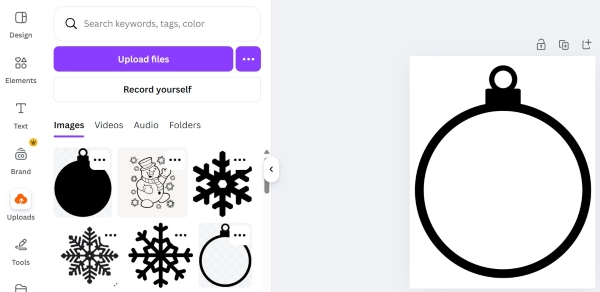

Leiðbeiningar um gerð glasamottu, Halloween skreytinga, lyklakippu, jólaskrauts og fleira

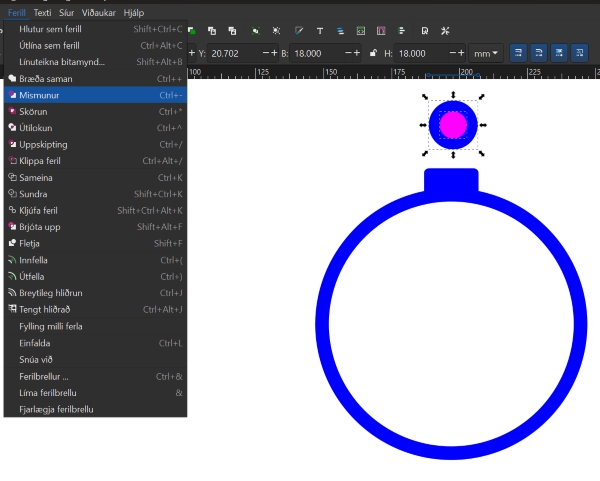

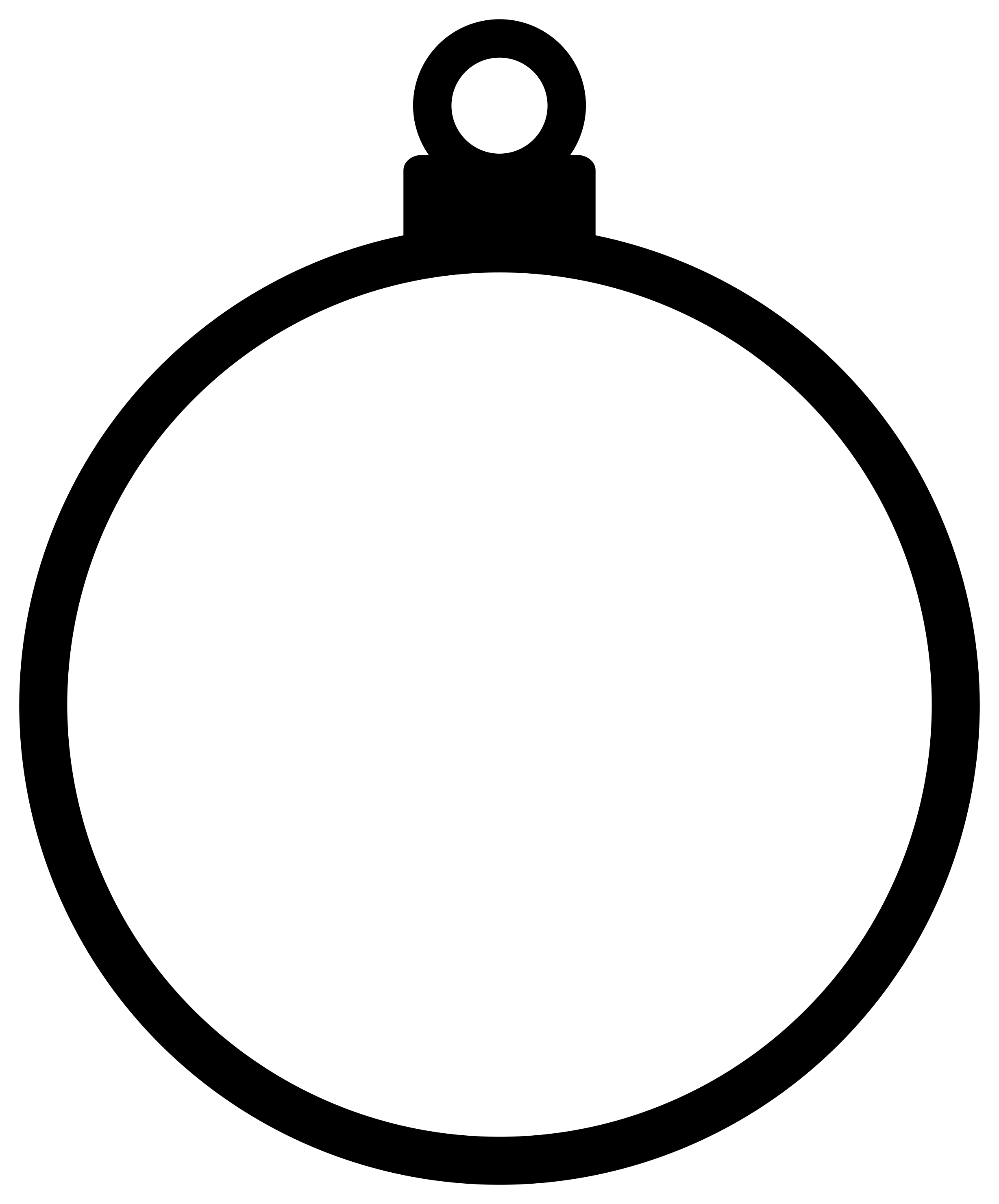

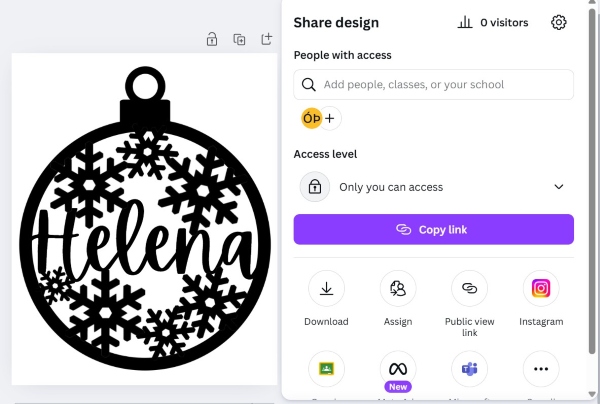

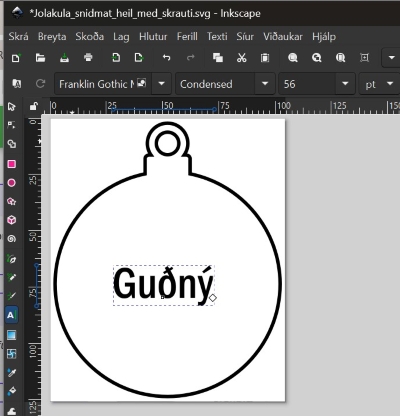

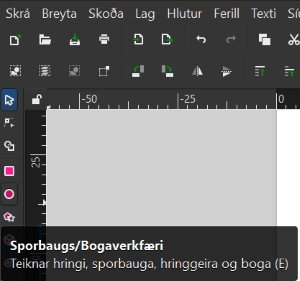

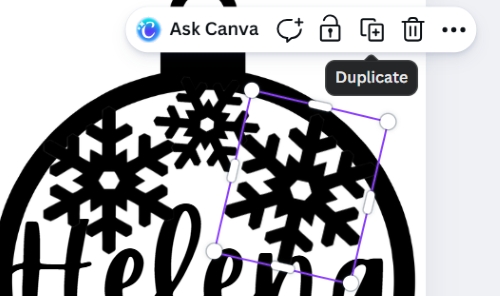

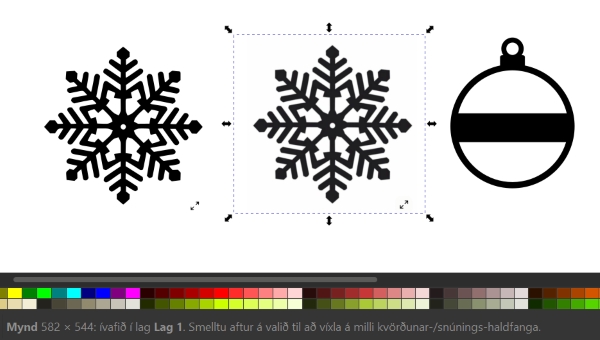

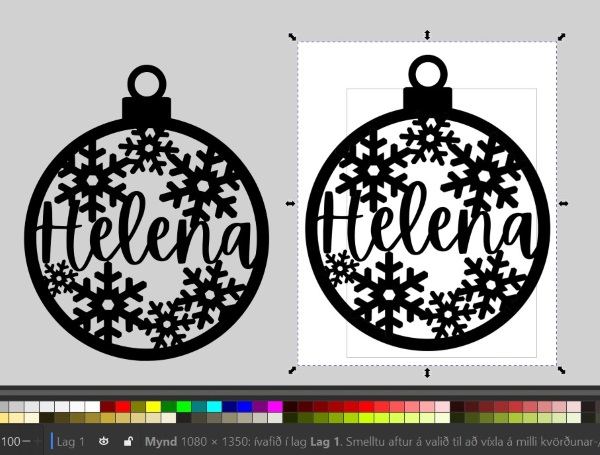

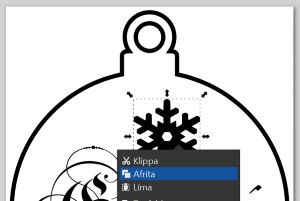

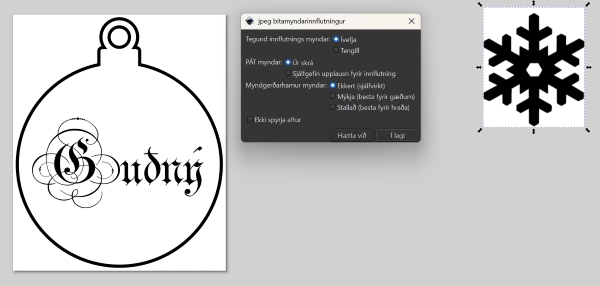

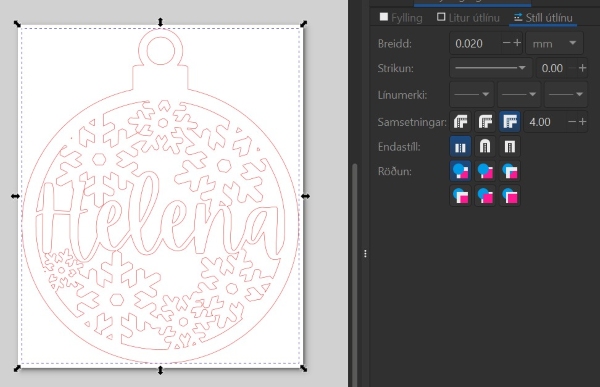

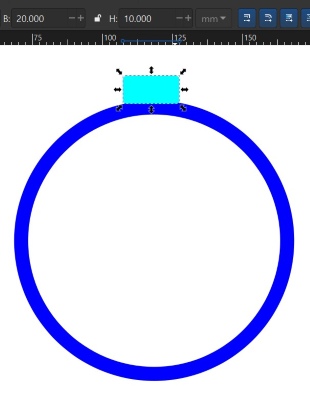

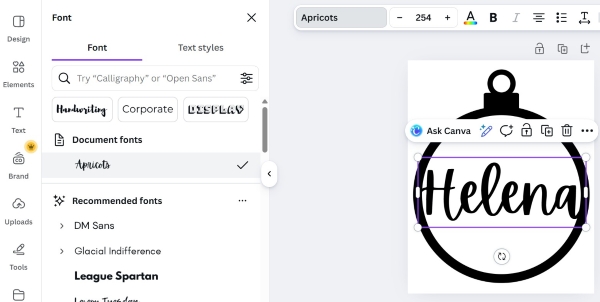

Smellið hér til að skoða leiðbeiningar um hvernig hægt er að búa til glasamottu, Halloween skreytinga, lyklakippu, jólaskrauts og fleira. Höfundar: Hafey Viktoría Hallgrímsdóttir og Þóra Óskarsdóttir.

Myndbönd um gerð glasamottu, lyklakippu, jólaskrauts og fleira

Smellið hér til að skoða kennslumyndbönd um hvernig hægt er að búa til glasamottu, lyklakippu, jólaskraut, kassa og fleira. Höfundur: Andri Sæmundsson.

Þrívíddarhönnun og þrívíddarprentun

Ýmis hugtök útskýrð

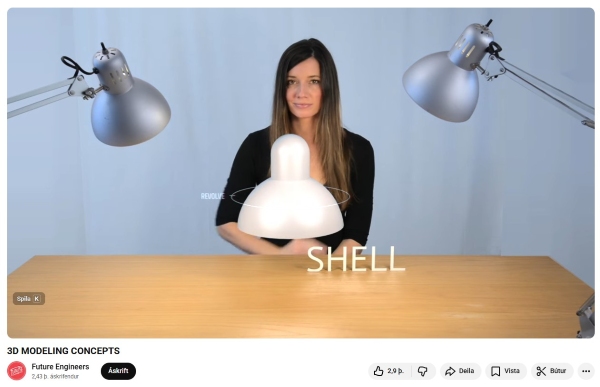

Algengar aðgerðir í þrívíddarhönnun útskýrðar

Smellið hér til að horfa á myndband sem útskýrir ýmsar aðgerðir sem notaðar eru þegar verið er að hanna hluti í 3D.

Tinkercad

Leiðbeiningar um þrívíddarprentun og hönnun þrívíðra hluta

Smellið hér til að skoða leiðbeiningar um hvernig hægt er að hanna þrívíða hluti og prenta þá út. Höfundur: Hafey Viktoría Hallgrímsdóttir.

Kennslumyndbönd um gerð þrívíðra hluta

Smellið hér til að skoða leiðbeiningar um hvernig hægt er að hanna þrívíða hluti. Höfundur: Andri Sæmundsson.

Kennslumyndbönd um þrívíddarhönnun í Tinkercad

Á vefsíðu Fab Lab Ísland er að finna kennslumyndbönd um þrívíddarhönnun í Tinkercad. Smellið hér til að skoða leiðbeiningar um hvernig hægt er að hanna þrívíða hluti í Tinkercad forritinu. Höfundur: Vilhjálmur Magnússon.

SketchUp

Kennslumyndbönd um þrívíddarhönnun í SketchUp

Á vefsíðu Fab Lab Ísland er að finna kennslumyndbönd um þrívíddarhönnun í SketchUp. Smellið hér til að skoða leiðbeiningar um hvernig hægt er að hanna þrívíða hluti í SketchUp forritinu. Höfundur: Vilhjálmur Magnússon.

Fusion 360

Kennslumyndbönd um þrívíddarhönnun í Fusion 360

Á vefsíðu Fab Lab Ísland er að finna kennslumyndbönd um þrívíddarhönnun í Fusion 360. Smellið hér til að skoða leiðbeiningar um hvernig hægt er að hanna þrívíða hluti í Fusion 360 forritinu. Höfundur: Vilhjálmur Magnússon.

Slicer for Fusion 360

Kennslumyndband um notkun Slicer for Fusion 360

Á vefsíðu Fab Lab Ísland er að finna kennslumyndbönd um hvernig hægt sé að umbreyta þrívíddarskrám þannig að módel sé sneitt niður. Smellið hér til að skoða leiðbeiningar um hvernig hægt er að umbreyta þrívíðum hlut í sneiðar í Slicer for Fusion 360 forritinu. Höfundur: Vilhjálmur Magnússon.

Útsaumsvél

Útsaumur og Inkstitch

Hér er unnið með ,,Extension" í Inskscape sem kallast Inkstitch. Notuð er teiknuð mynd af hákarli. Einnig er unnið með logo til að sjá hvernig hægt er að nota ,,Offset" svo útlína verði ekki saumuð yfir fyllingu. Hér eru útskýringar á verkferlinu.

Bæklingur og leiðbeiningar

Bæklingur fyrir Brother 6-nála útsaumsvél

Fab Lab Austurland á Brother 6-6-nála útsaumsvél. Hér er bæklingur fyrir Brother 6-6-nála útsaumsvélina.

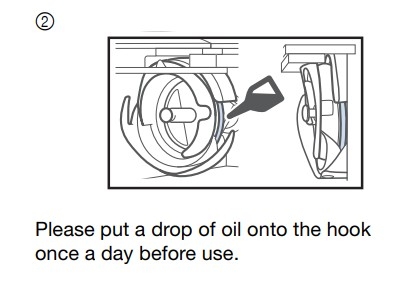

Dropi af olíu áður en unnið er með vélina

Það er mikilvægt að setja dropa af olíu á krókinn áður en neðri tvinninn er settur í. Þetta borgar sig að gera einu sinni á dag þá daga sem á að vinna með vélina, þ.e. áður en verkið hefst.

Niðurhal og leiðbeiningar

Hægt er að sækja Inkstitch extension hér.

Hér má finna fleiri upplýsingar og leiðbeiningar um vélina.

Kennslumyndbönd

Að útbúa mynd fyrir saumavélina

Grunnleiðbeiningar hér. Leiðbeiningar fyrir fyllt svæði hér. Leiðbeiningar fyrir línur (satin stitch) hér.

Að útbúa mynd fyrir saumavélina

Byrjaðu á að opna Inkscape. Fylgdu svo leiðbeiningunum hér í bók eftir Hafey Hallgrímsdóttur um hvernig eigi að búa til límmiða (fyrsta verkefnið í bókinni). Fylgdu öllum leiðbeiningum þar til þú hefur búið til vektor teikningu.

Hér var pennateikningu notuð en það er líka hægt að nota myndir af netinu.

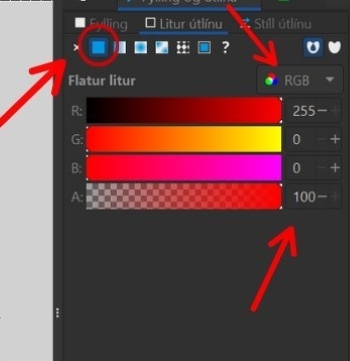

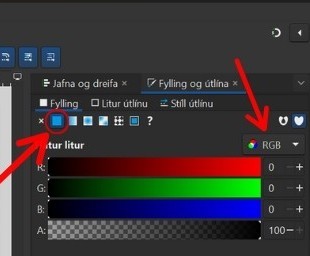

Næst smellir þú á Hlutur og svo Fylling og útlína, kveiktu á Fyllingu og slökktu á Lit útlínu.

Þú getur valið liti hér en þú munt svo stilla litina endanlega í útsaumsvélinni.

Smelltu á Skrá og Skráareiginleikar. Þar smellir þú á lítinn hnapp merktan Aðlaga stærð að innihaldi.

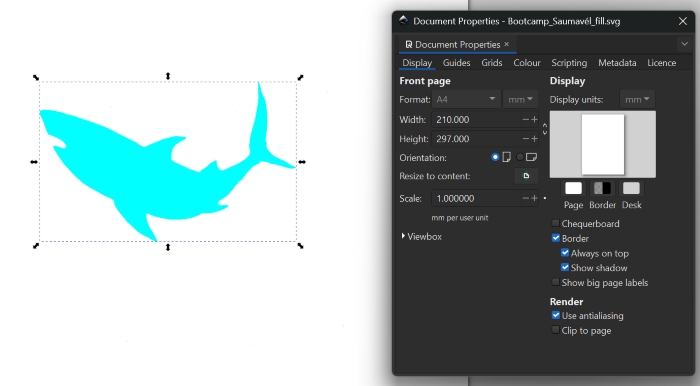

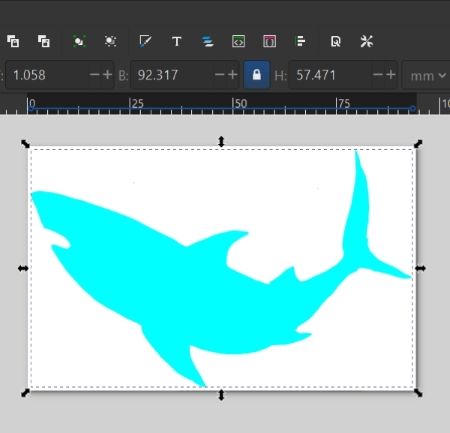

Búið að aðlaga stærð að innihaldi

Eftir að stærðin hefur verið aðlöguð að innihaldi sést að blaðsíðan passar akkúrat utan um verkefnið.

Að skoða stillingar í params

Ef þú smellir á Extensions, Ink/Stitch, Params getur þú skoðað stillingarnar fyrir útsauminn.

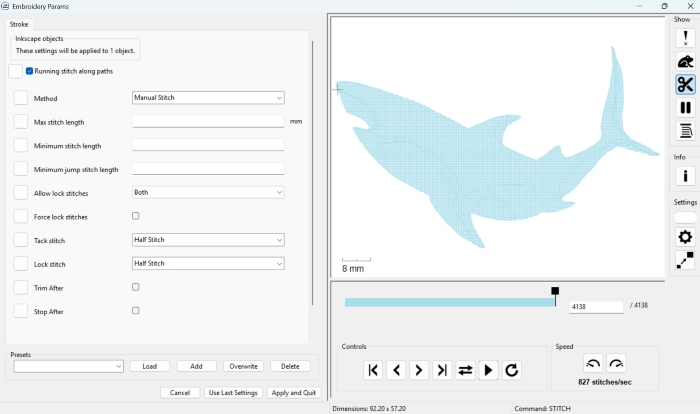

Stillingar og forskoðun í params

Í params er meðal annars að finna forskoðun á útsaumsverkinu. Það spilast eins og myndband svo það sést hvernig útsaumurinn fer fram. Þarna er líka hægt að breyta ýmsum stillingum.

.pes skrá býr til feril fyrir saumavél

Á myndinni hér fyrir neðan sést hvernig .pes hefur búið til feril fyrir útsaumsvélina. Þarna sést hvernig tvinninn verður lagður niður.

Að búa til útlínumynd

Að búa til útlínumynd fyrir útsaumsvélina

Ef þú vilt búa til útlínumynd getur þú fylgt leiðbeiningunum hér í bókinni eftir Hafey Hallgrímsdóttur um hvernig eigi að búa til límmiða en þegar þú hefur smellt á Hlutur og Fylling og útlína, slökkt á Fylling og kveikt á Litur útlínu....þá, í stað þess að stilla Stíll útlínu á 0.02 gerir þú línuna þykkari. Það er gott a miða við að hafa línuna að lágmarki 1.5. Svo getur þú valið lit á línuna en þær stillingar eru svo endanlega gerðar í útsaumsvélinni síðar.

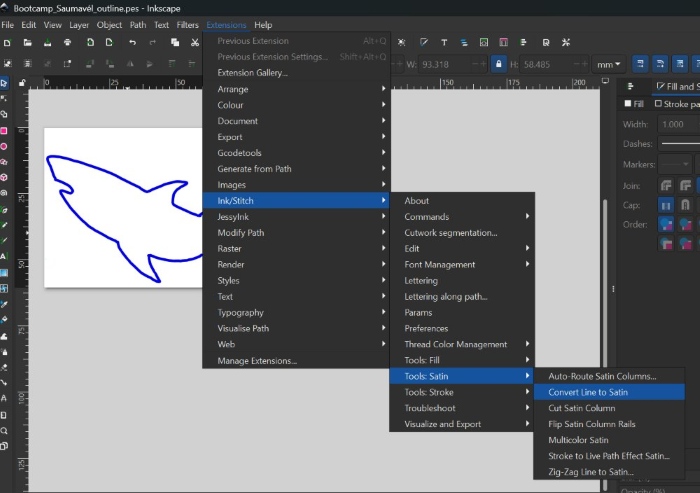

Að nota Convert line to Satin

Næsta skref er að smella á Extensions, Ink/Stitch, Tools: satin og svo Convert line to satin.

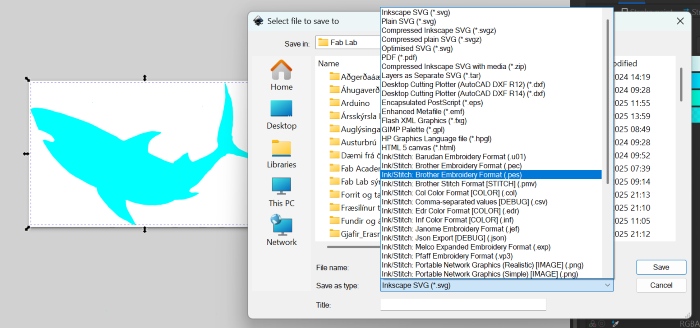

að vista sem .pes file

Næst er skráin vistuð sem .svg skrá. Þessa skrá er hægt að nota síðar ef það reynist þörf á að breyta hönuninni. Svo er skráin vistuð sem .pes file.

.pes skrá býr til útsaumsferilinn

Á myndinni hér fyrir neðans sést hvernig .pes skráin bjó til feril fyrir þetta verkefni. Þráðurinn sést vel.

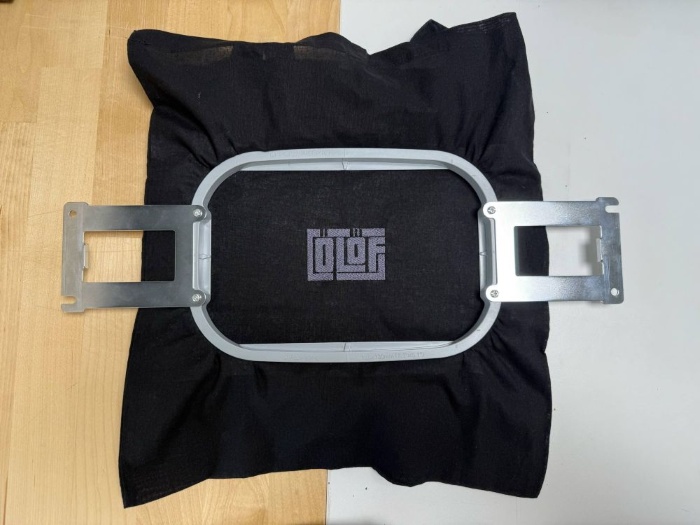

Að festa efnið á ramma

Að festa efnið

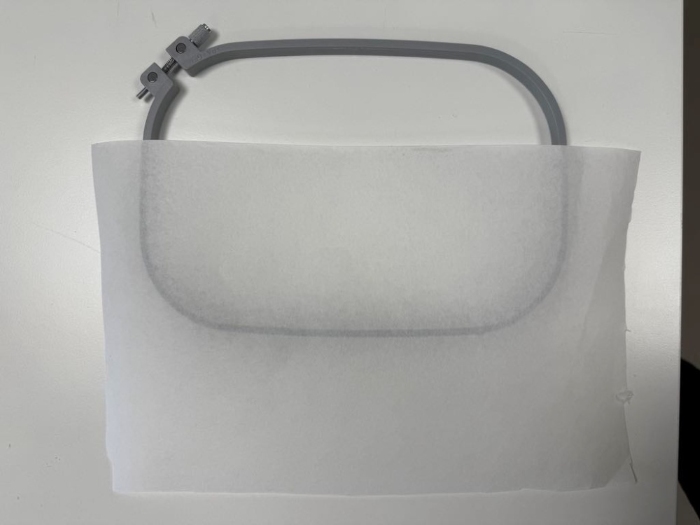

Margnota taupoki var notaður í þetta verkefni. Efnið var fest í sérstakan útsaumsramma. Innri hluti útsaumsrammans var lagður innan í taupokann. Svo var bútur af stuðningsefni lagður ofan á rammann, semsagt einnig inni í pokanum. Það er mikilvægt að búturinn af stuðningsefninu sé nógu stór til að geta fallið á milli innri rammans og ytri rammans. Eftir að búið er að stilla af staðsetninguna á innri rammanum+stuðningsefninu er ytri ramminn lagður ofan á efnið og honum þrýst niður þannig að hann falli utan um innri rammann sem er hinum megin við efnið. Svo er skrúfan hert til að halda efninu á sínum stað. Þess er gætt að efnið sé nógu vel strekkt til að hægt sé að banka létt á efnið eins og trommu.

Röðun á lögum ræður röðun á útsaumi

Þegar unnið er með fleiri en einn litaflöt og línur í Inkscape verða til nokkur lög (e. layers) í Inkscape. Það er hægt að stýra því á hvaða litafleti vélin byrjar. Vélin byrjar ávallt á því lagi sem er neðst á listanum í Inkscape og fylgir svo lögunum uppávið. Þetta þýðir að þú getur breytt röðun laganna ef það skiptir máli í hvaða röð saumað er. Dragðu bara lögin til þar til röðunin er eins og óskað er eftir.

Að nota Offset

Stundum þarf að hópa bókstafi saman á réttan hátt til að geta notað svokallað Dynamic offset. Hér eru leiðbeiningar frá einstaklingi, Lazur að nafni, við spurningu á Inkscape forum. Svarið er annað í röðinni ofan frá.

Lazur segir að það sé hægt að nota flýtileiðir. Eftirfarandi skrefum er fylgt:

Ýttu á Shift+Ctrl+C til að breyta texta í feril
Ýttu á Shift+Ctrl+G til að ferlarnir verði saman í hópi
Ýttu á Ctrl+K til að sameina ferla

Sérðu pínulitla, bláa demantinn/tígulinn ofarlega í hönnuninni á myndinni hér fyrir neðan? Nú er hægt að grípa hann og draga hann til þannig að hönnunin minnki öll eða stækki (offset).

Flýtileiðir í Inkscape

Hér er að finna lista yfir allar flýtileiðir í Inkscape.

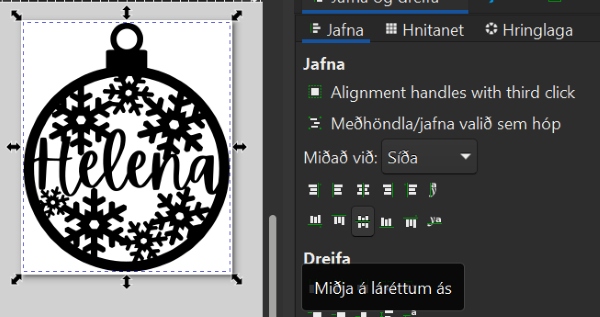

Að jafna og dreifa

Ýttu á Shift+Ctrl+G til að ná öllum útlínuformunum saman í hóp. Veldu svo öll form í skjalinu með því að vinstrismella á músina og draga hana yfir allt. Svo er smellt á Hlutur og svo Jafna og dreifa.

Jöfnun og dreifing framkvæmd

Svo er smellt á táknin fyrir það að jafna á x-ás og y-ás. Þá er búið að staðsetja þau jafnt saman.

Að nota ramma fyrir derhúfur

Myndband

Hér er myndband sem sýnir hvernig ramminn fyrir derhúfur er notaður.

Kom upp vandamál?

Svör við ýmsum vandamálum

Hér má finna svör við ýmsum vandamálum sem geta komið upp við notkun útsaumsvélarinnar.

Svör við ýmsum vandamálum

Ef tvinninn slitnar endurtekið gæti lausnin fundist hér.
